Ürün ayrıntıları:
|
| tip: | Schottky diyot | Maks.: | 3 A |
|---|---|---|---|
| Maks.: | 200V | Max. Maks. Alan sayısı reverse current ters akım: | 0.2mA |
| Max. Maks. Forward Voltage İleri Gerilim: | 0.95V | paket: | DO-27 |
| Vurgulamak: | 3a 200v schottky diyot,schottky diyot sb3100,sb3200 schottky diyot |
||

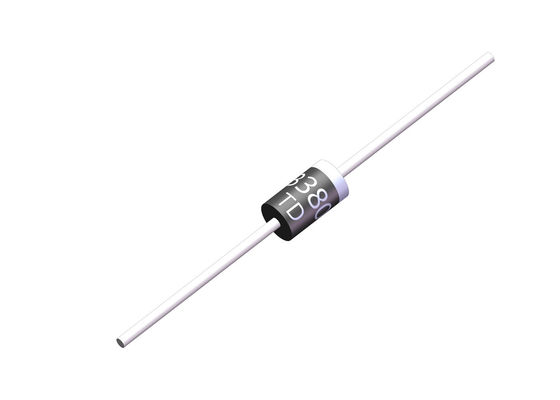

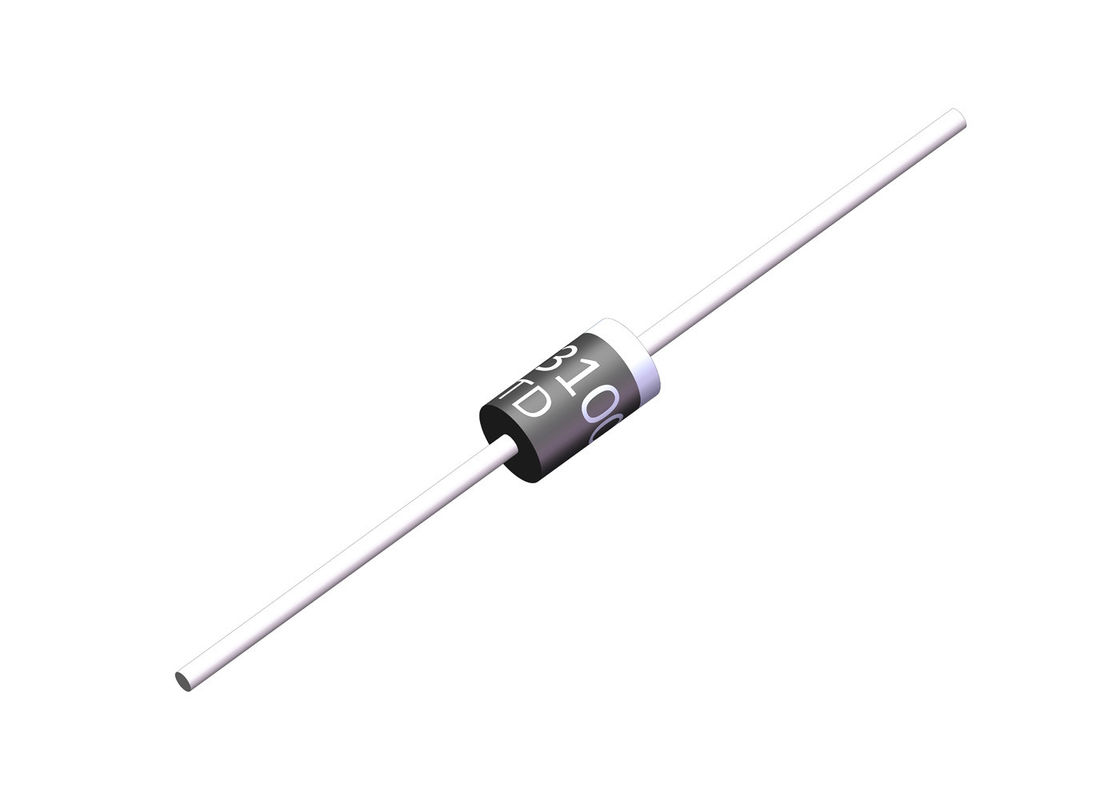

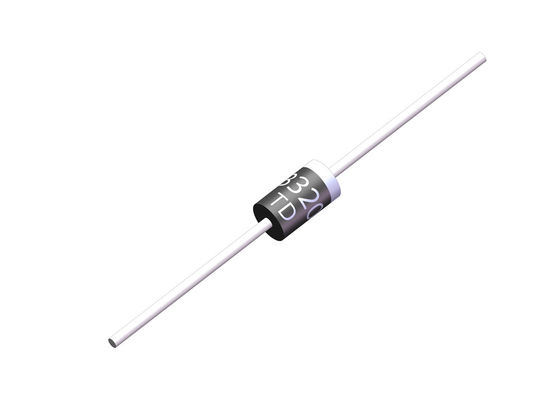

Cephane Paketleme Schottky Bariyer Doğrultucu Diyot SB340 SB360 SB3100 SB3150 SB315 SB3200
Ürün Çizimi
EN YÜKSEK REYTİNG
| SEMBOLLER | SB 320 | SB 330 | SB 340 | SB 350 | SB 360 | SB 370 | SB 380 | SB 390 | SB 3100 | SB 3150 | SB 3200 | ÜNİTELER | |
| Maksimum tekrarlayan tepe ters voltajı | VRRM | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 150 | 200 | VOLTS |
| Maksimum RMS voltajı | VRMS | 14 | 21 | 28 | 35 | 42 | 49 | 56 | 63 | 70 | 105 | 140 | VOLTS |
| Maksimum DC engelleme gerilimi | VDC | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 150 | 200 | VOLTS |
|
Maksimum ortalama ileri doğrultulmuş akım 0,375 ”(9,5 mm) uç uzunluğu (bkz. Şekil 1) |
Ben (AV) | 3.0 | Amper | ||||||||||
|
Tepe ileri dalgalanma akımı 8,3 ms tek yarım sinüs dalgası nominal yüke bindirilmiştir (JEDEC Yöntemi) |
IFSM |
80.0 |
Amper |
||||||||||
| 3.0A'da maksimum anlık ileri voltaj | VF | 0.55 | 0.70 | 0.85 | 0.95 | Volt | |||||||
|
Maksimum DC ters akım TA = 25 ℃ nominal DC engelleme geriliminde TA = 100 ℃ |
IR | 0.5 | 0.2 | mA | |||||||||
| 20.0 | 10.0 | 2.0 | |||||||||||
| Tipik bağlantı kapasitansı (NOT 1) | CJ | 250 | 160 | pF | |||||||||
| Tipik termal direnç (NOT 2) | RqJA | 40.0 | ℃ / W | ||||||||||
| Çalışma bağlantı sıcaklık aralığı | TJ, | -65 ila +125 | -65 ila +150 | ℃ | |||||||||
| Saklama sıcaklığı aralığı | TSTG | -65 ila +150 | ℃ | ||||||||||
